Doma v bezpečí a neb jak vybrat kamerový systém

Vážený zákazníku,

děkujeme za důvěru, kterou již četbou těchto řádků vkládáte do naší společnosti 4ISP s.r.o. V tomto průvodci volbou kamerového systému se vám pokusíme pochopitelnou jednoduchou formou popsat jaké komponenty systému vybrat tak, aby vám zabezpečení vašeho objektu co nejlépe sloužilo. Další informace naleznete již brzy na nově vznikajícím webu www.domavbezpeci.cz.

1. Co potřebuji vědět před výběrem?
2. Analogový nebo IP systém?
3. Chci IP systém
4. Chci analogový systém
5. Návrh umístěníkamer
6. Instalace a konfigurace
7. Často kladené otázky



1. Co potřebuji vědět před výběrem?

Nejprve je vhodné si ujasnit, co od kamerového systému očekáváte. V případě rodinného domku se nejspíše jedná o ochranu před nežádoucí návštěvou, tedy především o dohled nad zahradou a oplocením. V případě zabezpečení komerčních objektů přichází častěji do úvahy i kontrola vnitřní části objektu, např. dohled nad výrobou či prodejem.

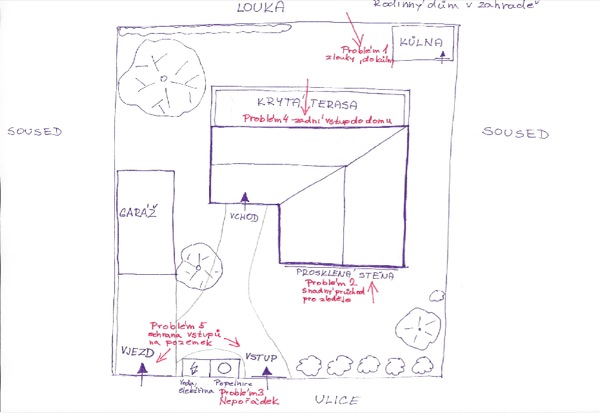

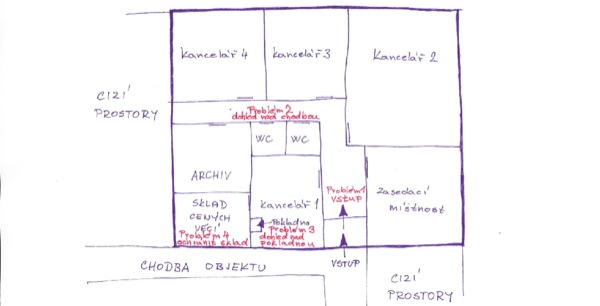

Půdorys s označením problematických míst – nejlepší variantou je začít nákresem jednoduchého půdorysu pozemku s objektem či interiéru a vyznačit místa, která budete potřebovat mít pod dohledem.  Pokud to bude možné, udělejte si z tohoto nákresu několik kopií. Pokud nemáte k dispozici stavební plány pozemku, může být dobrým základem pro náčrtek satelitní nebo letecká fotografie. Tu můžete získat na veřejných mapových serverech na internetu. Nákres jednoduchých půdorysů s označením problematických míst vidíte na obrázcích. Obrázek 1 zachycuje rodinný dům s pozemkem. Obrázek 2 kanceláře umístěné v administrativní budově.

2. Analogový nebo IP systém?

Z předchozího odstavce máte již připravený návrhs umístěním jednotlivých kamer. Pokud jste se rozhodli nevyužít služeb naší technické podpory a vybrat si kompletní kamerový systém vlastními silami, pomůže Vám tento odstavec v zásadním rozhodnutí o typu kamery.

Zvolit systém na starším analogovém standardu s jednodušší konfigurací, nebo zvolit kamerový systém typu IP, využívající spojení kamer a nahrávacího zařízení přes počítačovou síť? Podíváme se na tuto volbu z několika hledisek,která vám jistě pomohou při Vašem výběru.

• Oba systémy umožnují spojení přes televizi, počítač či telefon
• IP kamery mají výrazně kvalitnější obraz – lépe rozeznáte detaily
• Úhly záběru mohou být u obou typů stejné
• IP systém může stejný prostor ochránit při menším počtu kamer
• Analogový systém má jednodušší nastavení systému
• Analogový systém je stále ještě levnější
• Záznamy z analogových kamer potřebují méně místa na pevném disku rekordéru
• Volíte-li profesionální instalaci, bude pro vás pravděpodobně výhodnější vybrat si IP kamerový systém pro větší uživatelské pohodlí a kvalitu obrazu.

Pohled z hlediska uživatele

Jak budete tento systém využívat?

Spousta zákazníků si myslí, že použití analogového systému neumožnuje využívání moderních přístupů k obrazu z kamer, jako je přístup z mobilního telefonu či přes internet pomocí počítače. Není to pravda, neboť posledních několik let nabízí tyto funkce i veškerá nahrávací zařízení – rekordéry – používané v analogových systémech. Rozdělení na IP a analogové systémy označuje skutečně pouze typ spojení mezi kamerami a samotným rekordérem. Analogové systémy nabízí také nižší cenu, i když tento rozdíl se stále více stírá. U analogových systémů je také jednodušší výměna kamery při její případné poruše, protože veškerá nastavení se provádí pouze na straně rekordéru.

IP systémy naproti tomu nabízí výrazně vyšší rozlišení kvality obrazu až do plného HDTV. Díky tomu je v některých případech možné použít pouze jednu kameru v místě, kde by analogový systém vyžadoval kamery dvě. Díky výrazně vyššímu množství obrazových informací je u IP HDTV systému možné rozeznat případného narušitele střeženého prostoru na znatelně vyšší vzdálenost.

Rozdíl v kvalitě obrazu je přibližně takový, jako rozdíl mezi běžnou a moderní HDTV televizí při vysílání s vysokým rozlišením.

Nevýhodou takto kvalitního záznamu je samozřejmě vyšší náročnost na množství uložených dat, a tedy velikost instalovaného pevného disku v rekordéru.

Pohled z hlediska instalace

Kabeláž – Analogové systémy využívají hvězdicové instalace kabeláže. To znamená, že od každé kamery k rekordéru vede vždy jeden kabel pro přenos videosignálu. Ke každé kameře je nutné zajistit napájení 12V / přívod elektřiny. Toto napájení je možné vést společně s videosignálem pomocí speciálních kabelů a redukcí. Také je možné použít samostatný napájecí zdroj (napojení na 230V) pro každou kameru samostatně. To však vyžaduje volnou elektrickou zásuvku 230V v blízkost místa instalace kamery. Všeobecně se toto řešení příliš nedoporučuje, protože znemožňuje případnou instalaci záložního centrálního napájení pro celý kamerový systém pro případ odpojení proudu např. narušitelem.

Nastavení – analogového kamerového systému spočívá v podstatě pouze v nastavení samotného rekordéru, a v porovnání s nastavením IP systému je výrazně jednodušší. Většina systémů dokonce funguje okamžitě po zapojení do zásuvky. Pokud zákazník vyžaduje pouze běžný záznam obrazu do časové smyčky, nemusí žádné parametry rekordéru měnit.

IP systémy využívají spojení pomocí počítačové sítě mezi jednotlivými kamerami a rekordérem.  To znamená, že kamkoliv do nově zřízené nebo již instalované počítačové sítě lze připojit kameru a stejně tak i rekordér. Není tedy vždy nutné instalovat nový kabel od každé kamery přímo k rekordéru, protože se využívá již existující infrastruktura počítačové sítě. V takovém případě je však vždy třeba brát v úvahu skutečnost, že každá IP HDTV kamera trvale přenáší na rekordér velké množství dat a touto zátěží se může snížit celková prostupnost počítačové sítě. Samozřejmě, kromě instalace nové kabeláže existují i jiná, sofistikovanější řešení tohoto problému, jako jsou virtuální sítě či prioritizace paketů. Tyto speciální techniky již překračují rámec tohoto článku.

Z hlediska napájení je situace podobná jako u kamerových systémů analogových. Každou kameru je možné napájet samostatně napájecím zdrojem v místě instalace, nebo pomocí redukcí vzdáleně po kabelu. V nabídce IP kamer najdete však také typy, které již pro napájení po datovém kabelu nevyžadují na straně kamer žádné speciální příslušenství. Tyto kamery se označují jako PoE (Power over Ethernet) kamery.

Konfigurace IP kamerového systému je v porovnání s analogovou variantou složitější. Je třeba nastavit nejen rekordér, ale i každou kameru samostatně, aby se správně identifikovala v síti a rekordér ji byl schopen nalézt. Pokud nemáte alespoň základní znalosti v oblasti počítačových sítí, bude pro vás konfigurace IP systému pravděpodobně velkým problémem. V ten okamžik zvolte volbu technické podpory či instalatérské firmy.

Bližší informace o typech kamer, úhlech záběru, cenách a dalších technické informace naleznete u firmy 4ISP s.r.o. nebo na webu cctv.inshop.cz .


3. Chci IP systém
1. Kompatibilita

IP kamerové systémy využívají spojení pomocí počítačové sítě mezi kamerou a rekordérem. Tato komunikace probíhá na základě daných pravidel, nazývaných komunikační protokol. Na trhu existuje několik verzí komunikačních protokolů. Aby kamera s rekordérem správně spolupracovala, musí využívat stejnou verzi tohoto protokolu. Proto bohužel ne každá kamera spolupracuje s každým rekordérem. Abyste se vyhnuli tomuto problému, doporučujeme využít některou předvolených instalačních sad / kamerové sestavy /, které vždy obsahují vzájemně kompatibilní zařízení.

    2. Kamery

IP Kamery jsou nejdůležitějším komponentem kamerového systému, proto je třeba věnovat jejich výběru dostatečnou pozornost. Při výběru jejich umístění dbejte vždy na co nejlepší pokrytí střeženého prostoru a berte v úvahu, že případný narušitel (tedy zloděj) má o kamerových systémech zpravidla dost jasnou představu.

Jak dobře půjde na záznamu pachatele identifikovat, určuje několik základních parametrů kamery. Dva nejdůležitější jsou určitě rozlišení a úhel záběru.

Typy rozlišení:

Levnější  720P, nabízející 1280×720 obrazových bodů.

Dražší FullHD 1080P, tedy 1920×1080 obrazových bodů, při stejném úhlu záběru zachytí výrazně vyšší úroveň detailů.

Úhel záběru kamery / ohnisková vzdálenost:

Fixní – pevně daný úhel záběru

Široký záběr 80° s ohniskovou vzdáleností 2,8mm – vhodné pro krátkou vzdálenost a dlouhý/široký úsek (parkoviště, plot)

Úzký úhel záběru 45° s ohniskovou vzdáleností 6mm – vhodné pro dlouhé vzdálenosti s důležitostí detailů (vstupy, chodby)

Varifokální – úhel záběru mechanicky nastavíte v předem daném rozsahu.

Optimálním, ale dražším řešením je použití kamer s varifokálním objektivem, kde není úhel záběru pevně definován. Sami si ho nastavíte pomocí mechanických ovladačů umístěných na kameře tak, abyzabíral přesně ten prostor, který je třeba monitorovat. Jejich cena je sice o něco vyšší než u fixních kamer, ale tento rozdíl je komfortem při instalaci většinou vyvážen.

4. Chci analogový systém
Kamery

Při volbě kamerového systému hrají kamery naprosto klíčovou roli. Většina zákazníků bohužel věnuje téměř výhradně pozornost rozlišení kamer, tedy počtu televizních řádků, ostatní parametry zpravidla při volbě zůstávají v pozadí. Počet řádků je jistě velmi důležitým parametrem, určitě však není jediným, o který je třeba se zajímat.

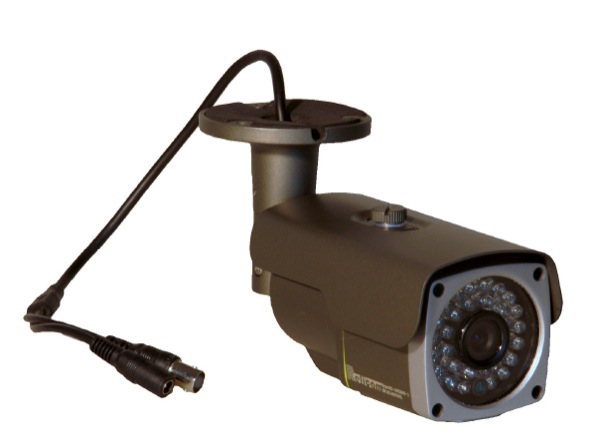

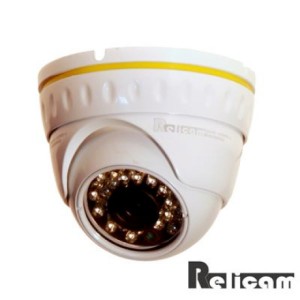

Základní otázkou je, kam bude kamera určena a jestli tedy volit typ venkovní či vnitřní (tzv. Dome kamery). Z hlediska elektroniky jsou oba typy shodné, i jejich teplotní odolnost je stejná, jediným rozdílem je tedy provedení krytu. Kamery venkovní jsou plně odolné dešti, přímému slunci a jiným rozmarům počasí. Dome kamery se sice označují nesprávně jako vnitřní, ale i tento typ lze bez problémů instalovat do vnějšího prostředí. Pro instalaci vyberte takové místo, které je chráněno před přímým deštěm. Instalace například pod přesah střechy je zpravidla zcela bez problémů. Dome kamera je zaoblená, spíše kulatá a venkovní kamera spíše válcovitá a hranatější. Venkovní kamera je navíc opatřena nastavitelným krytem proti oslnění slunečními paprsky.

Další otázkou ke zvážení je úhel záběru kamery a s ním související ohnisková vzdálenost. Z předchozího bodu máte k dispozici plánek objektu s vyznačenými pozicemi kamer a zónami s požadavkem na střežení. Nyní je třeba zodpovědět otázku, co konkrétně je třeba v dané zóně střežit. Například pouhý záznam pohybu osoby bez potřeby její identifikace je velmi jednoduchý problém, ale v případě potřeby identifikace je třeba zajistit, aby obličej měl v záběru rozlišení přibližně 20×30 obrazových bodů. Při záznamu analogové kamery s minimálním rozlišením 700TV řádků v rozlišení, označovaném jako D1 720×576 bodů – které je v použití nejčastější – existuje jednoduchá pomůcka – Ohnisková vzdálenost kamery v milimetrech (objektiv 6mm znamená ohniskovou vzdálenost 6mm) je rovna rozlišovací schopnosti kamery v metrech.  Tento údaj není příliš přesný, ale pro orientační výpočet postačuje.   Pokud zvolíme kvalitnější kameru a rekordér se záznamem v rozlišení 960H, tedy 960×576 obrazových bodů, můžeme uvedenou vzdálenost prodloužit ještě o cca 20%.  Tyto údaje naleznete v sekci „Jak na to“ či „Jak vybrat systém“ na webu cctv.inshop.cz .

Pokud si nejste výběrem ohniskové vzdálenosti jisti, existuje snadné řešení. Za nepatrně vyšší cenu naleznete v naší nabídce také kamery s tzv. varifokálním objektivem.  Tyto kamery umožňují při instalaci nastavit ohniskovou vzdálenost a tedy i úhel záběru pomocí dvojice otočných ovladačů na kameře. Dnes se již téměř výhradně dodávají varifokální kamery s objektivy, pracujícími v širokém rozsahu 2.8 až 12mm, což odpovídá úhlu záběru přibližně 21-83°.

Dalším parametrem, kterému doporučujeme věnovat pozornost při výběru analogové kamery je typ senzoru. Levnější kamery typu CMOS naleznete v nabídce s rozlišením 700 a 1200 TV řádků v sériích kamer Relicam Economy a Relicam Standard. CMOS senzory i přes své trvalé zlepšování stále ještě nedosahují barevně věrného podání senzorů CCD, které naleznete v kamerách Relicam Professional. Tato řada nabízí v oblasti zabezpečovacích analogových systémů nejlepší obraz a to i přes své nižší rozlišení, pouhých 800 TV řádků.

Posledním parametrem, který je třeba brát úvahu je noční přisvícení kamery. Kromě několika málo výjimek jej dnes naleznete prakticky na všech kamerách. U vybraného produktu naleznete údaj v metrech, na kterou bude noční přisvícení pracovat. Je třeba vždy brát v úvahu, že daný údaj předpokládá dosvit v čistém prostředí a že smog a nečistoty v ovzduší velkých měst mohou tento dosah snadno o 30-50 % zkrátit.


5. Návrh umístění kamer

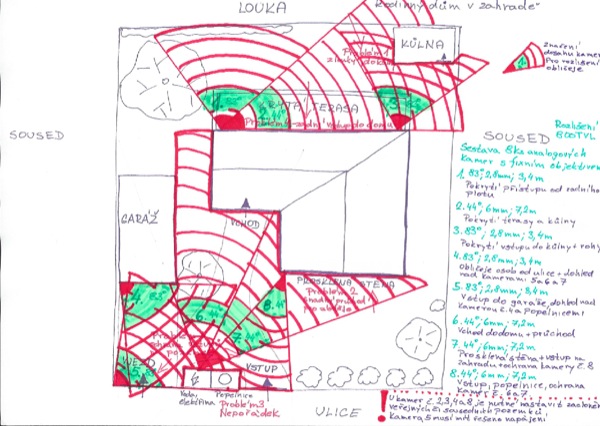

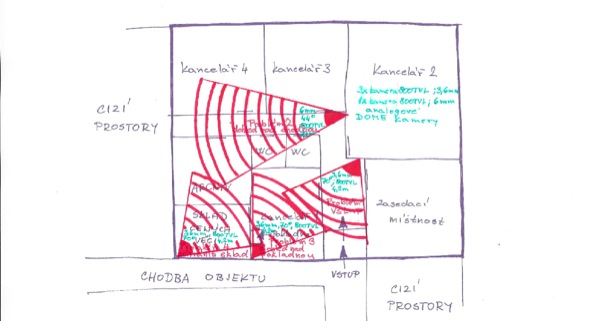

Kamery se zakreslují formou trojúhelníku, označujícího úhel jejich záběru.  Již v tuto chvíli je dobré vědět, že běžná kamera má úhel záběru v rozsahu cca 20-90°, a že tedy žádný z trojúhelníků nebude mít úhel větší. Jak celý uvedený nákres má vypadat, ukazuje obrázek.

Existují také kamery s úhlem záběru 180° či 360°, jejich možnosti použití, výsledné zkreslení obrazu a cena stále ještě nedosahují takových hodnot, abychom vám je pro využití v kancelářích, rodinných či bytových domech mohli doporučit.

Pro umístění kamer volte taková místa, kde je lze snadno namontovat. Ideální jsou střešní trámy, podbití střechy či přímo zdi objektu. Kamery se instalují do takové výšky, aby je nebylo možno odmontovat či poškodit bez použití pomůcek. Zpravidla se jedná o výšku 2.5 – 3.5 metru.

Pokud si nejste svýmnávrhem jisti, doporučujeme kontaktovat technickou podporu na podpora@4isp.cz či telefonu 774 833 233. Po dohodě jim zašlete připravený zákres s označením problematických míst, doplněný například fotografií objektu. Naši technici vám návrh zpracují.


6. Instalace a konfigurace
1. Instalace svépomocí

Při instalaci svépomocí zákazník obdrží kompletní kamerový systém dle svého výběru ve výchozím nastavení a kompletní instalaci a konfiguraci provádí sám. Nejprve je vhodné celý systém zprovoznit „na stole“.

U IP systémů je postup o něco složitější, a jak bylo řečeno, vyžaduje základní znalosti o problematice počítačových sítí. Pokud tyto znalosti neovládáte, a nemáte ve svém okolí někoho, kdo vám může s nastavením pomoci, důrazně doporučujeme zvážit možnost vzdálené konfigurace systému na cctv.inshop.cz ve službách či na telefonním čísle 774 833 233 po – ne 9-19h

    2. Profesionální instalace

V dnešní uspěchané době již velká část zákazníků požaduje kompletní instalaci „na klíč“. První a nejpoužívanější variantou je návštěva technika u vás ještě před instalací / nákupem kamerového systému. Technik se zákazníkem probere jeho požadavky a navrhne vhodné rozmístění a tipy kamer, vedení kabelů a umístění nahrávacího zařízení. Za tuto službu je na místě vybírán poplatek dle aktuálního ceníku, který se však v případě realizace zakázky odečítá z celkové ceny. Na návštěvu technika je třeba vyčlenit dle složitosti plánovaného systému přibližně 1-3 hodiny vašeho času.Po schválení instalace zákazníkem dojde již k vlastní instalaci a nastavení rekordéru dle požadavků zákazníka. Cena instalace se odvíjí od spotřebovaného materiálu a náročnosti, zpravidla se pohybuje v rozmezí cca 1000-2000Kč za každou kameru.

Druhá varianta se dá využít v případě, že zákazník přesně ví, který kamerový systém chce nainstalovat. Cena této instalace je pevně daná pro celé území České Republiky. Vzhledem k tomu, že u tohoto typu instalace nedochází k prohlídce na místě před objednávkou, může se výjimečně stát, že bude cena instalace kvůli technickým problémům daného místa navýšena. Jedná se často o montáže v historických budovách s mimořádně silnými stěnami či u montáží s  velkoudélkou kabeláže. O této skutečnosti musí být zákazník informován ještě před započetím práce a má samozřejmě právo její provedení odmítnout. Instalace kamerových systémů včetně prodeje kamer nabízí 4ISP s.r.o, případně web cctv.inshop.cz .

3. Vzdálená konfigurace systému

Vzdálená konfigurace systému je služba, určená pro zákazníky, kteří mají možnost si sami zajistit mechanickou instalaci, tedy natažení kabeláže, připojení kamer a jejich umístění na objektu, ale samotná konfigurace systému je nad jejich síly.  Při zakoupení systému se vzdálenou konfigurací vás nejprve kontaktuje technik a seznámí vás s jednoduchým postupem, který mu umožní připojit se do vašeho počítače pomocí jednorázového hesla a zjištění konfigurace počítačové sítě. Tato služba je vždy přímo vázána na systém, který jste si pořídili a nabídku firmy od které systém máte, zda vám tuto službu nabídne.


7. Často kladené otázky

Jak si mohu objednat?

Objednat si u nás můžete především přes náš e-shop – cctv.inshop.cz, ale je možné i osobně, emailem nebo telefonicky – podpora@4isp.cz, tel.: 774 833 233

Kam a kdy mi zboží dodáte?

Záleží na vašem výběru, jakou možnost zvolíte. Zboží můžete obdržet přepravní službou či vyzvednout na pobočce OC Praha Hostivař nebo přímo v centrále v Úvalech.

Při objednávce zboží v pracovní dny do 16 hod., je vaše zboží ještě tentýž den odesíláno.

Mohu u vás platit kartou?

Ano, samozřejmě. Na obou našich výdejních místech platební karty akceptujeme.

Co když potřebuji poradit s nastavením, kam mám zavolat?

Neváhejte kontaktovat naši technickou podporu, která je k dispozici 7 dní v týdnu od 9 do 19 hod. tel.: 774 833 233

Provádíte i instalaci a montáž?

Ano, i v tomto případě nás neváhejte kontaktovat.

Dostanu nějakou slevu?

Cena zboží je na našich webových stránkách uváděna po slevě nebo v akcích.

Chci se dívat na kamery v mobilu nebo tabletu, máte něco takového?

Samozřejmě, stačí si vybrat z naší nabídky či se poradit s naším technikem.

Na jakém zařízení se mohu na záznam z kamer podívat či sledovat?

Chytrý telefon, tablet, počítač, TV, monitor.

Lze mít u kamerového systému i zvukový odposlech?

Ano lze, ale jen u některých, pouze analogových.

Máte v nabídce i bezdrátové kamery?

Ano máme, některé kamery lze zapojit i bezdrátově, ale nedoporučujeme to, jelikož bezdrátové připojení je nestabilní a lze je jednoduše rušit. Navíc i k tzv. bezdrátové kameře je třeba přivést kabel s elektrickým napájením. Bezdrátové tedy neznamená naprosto bez použití kabelů. Tento termín je pro zákazníky zavádějící. Znamená, že signál je přenášen bezdrátově.

Lze nahrávat trvale a zároveň s detekcí pohybu?

Lze, většina zařízení toto nastavení umožňuje

Je možné vzdáleně přehrávat záznam z kamery?

Ano, ale ne u všech kamer.

Mohu nahrávat záznam z kamery bez rekordéru?

Ano, do některé kamery lze vložit SD kartu, na kterou se ale nevejde příliš mnoho záznamu. V případě krádeže kamery přijdete zároveň i o její záznam.

Najdu někde české návody?

Ano, návod je uložen na webu u příslušné kamery

Co je to IP Kamera?

Síťová kamera: Zachycuje a vysílá záběry přímo přes IP síť a umožňuje uživatelům lokálně nebo i na dálku sledovat, ukládat a spravovat video

    záznam pomocí síťové infrastruktury.

Co je to Analogová (CCTV) kamera

Zachycuje a vysílá záběry po koaxiálním kabelu, které končí ve video rekordéru, nebo jiném záznamovém zařízení.

Jak umístit Kameru

• Rozhodněte se, co vše potřebujete ochránit – cenné a důležité věci, vstupy, okna.
• Snažte se vyhnout překážkám v obraze, jako jsou stromy, nábytek, či jiné objekty, které by mohly blokovat výhled.
• Vyhněte se příliš ostrému či nedostatečnému osvětlení. Pozor dejte také na možnost „oslnění“ kamery zapadajícím sluncem, pouličním osvětlením nebo světli projíždějících aut.
• Zajistěte dobré pokrytí pro bezdrátový příjem, nebo možnost běžného připojení. Nesmíte opomenout zdroj napájení.
• V některých případech volte i skryté či jiným způsobem maskované prostředí, aby se zabránilo krádeži či zneužití kamery.
• Vyhněte se extrémně prašnému prostředí, prostředí s vibracemi, či zdroji vysokonapěťového rušení.
• Při vícekamerovém systému dbejte na to, aby se zorné pole kamer překrývalo, případně aby jedna kamera měla v záběru druhou.

Co je to „PoE“

Napájení po Ethernetu. Tato funkce umožnuje napájet IP kameru pomocí ethernetového kabelu, který je využit jak pro data, tak i pro napájení kamery.

Důležité – kabel je nutno připojit do síťového rozhraní, jenž tuto možnost podporuje tzv. PoE switch.
